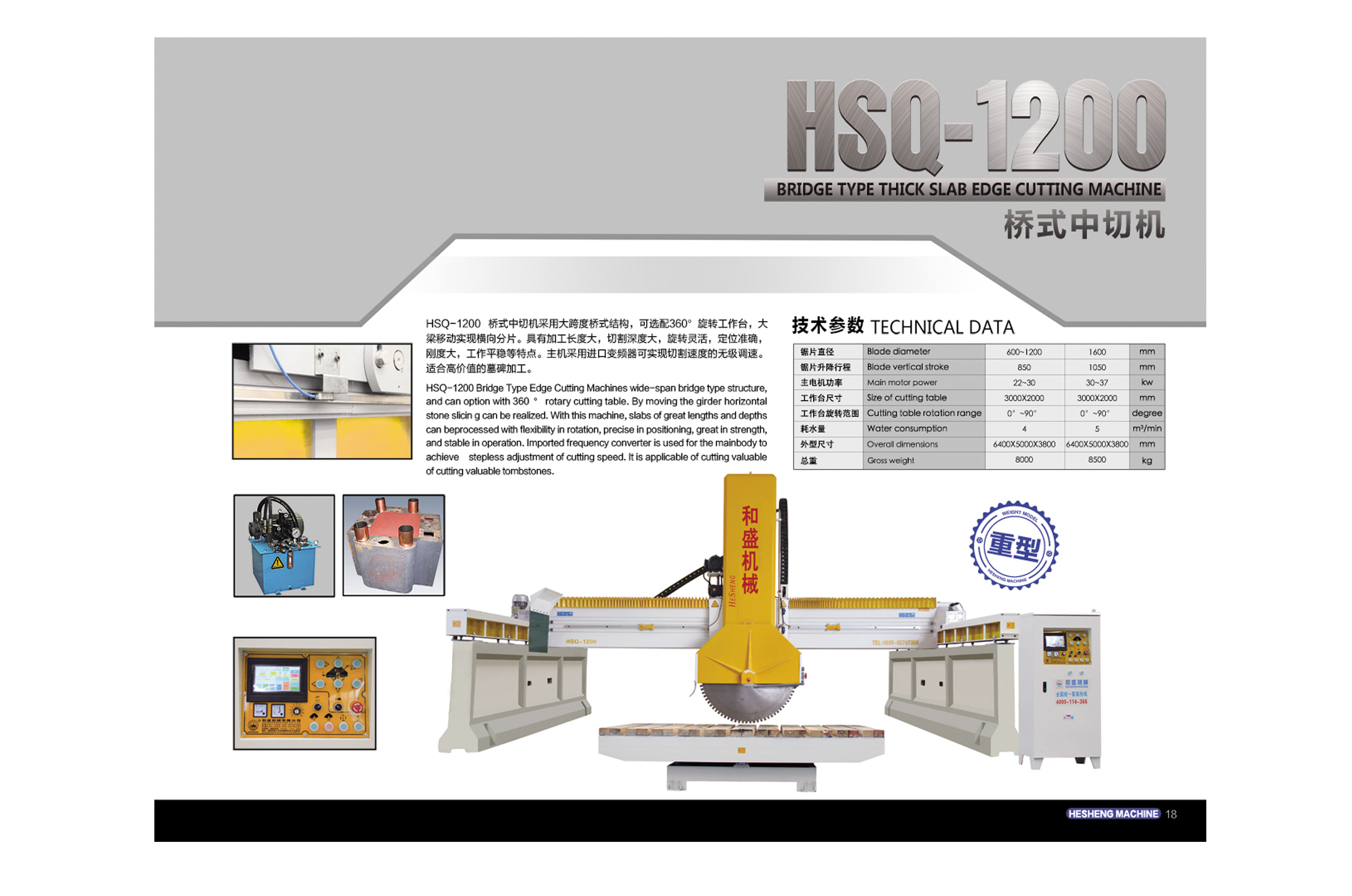

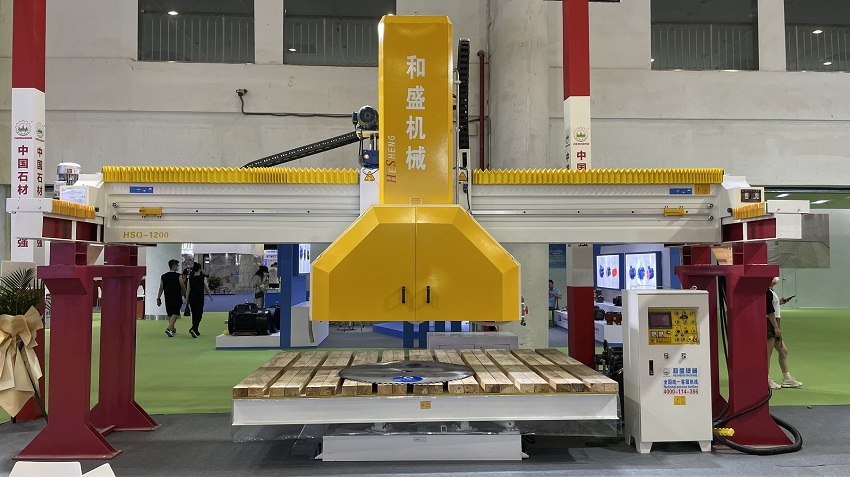

HSQ-1200/1600 橋式中切機(新式重型)

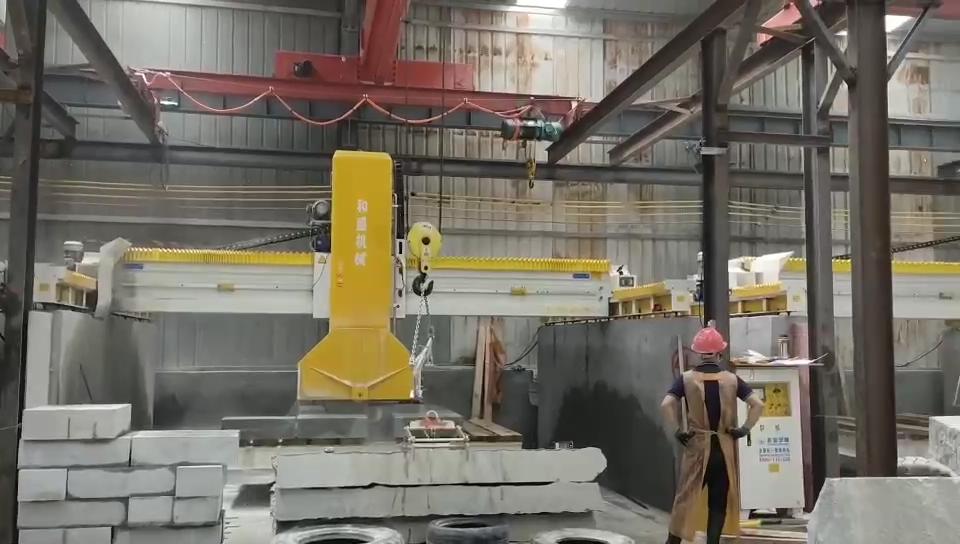

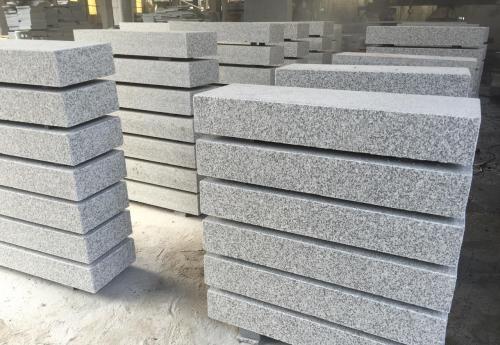

本機橫梁采用鋼制構造件, 強度高不易斷裂。整機重量重,切割平穩、下刀量大、產量高。 橫梁切割行走導軌采用高精度線性軌道，機身升降結構采用大直徑四導柱（直徑120mm）液壓升降。配有液壓推動旋轉工作臺，大梁移動實現橫向分片。具有加工長度大，切割深度大，旋轉靈活，定位準確，剛度大，工作平穩等特點。主機采用進口變頻器可實現切割速度的無級調速。適合大批量加工路沿石及高價值的墓碑石。
|
型號
|
HSQ-1200
|
HSQ-1600
|
|
鋸片最大直徑
|
?1200mm
|
?1600mm
|
|
鋸片升降行程
|
850mm
|
1050mm
|
|
主電機功率
|
22KW
|
30（37）kw
|
|
工作臺尺寸（長×寬）
|
3000×2000 mm
|
3000×2000 mm
|
|
工作臺旋轉角度
|
0°，90° （可選配）
|
0°，90° （可選配）
|
|
耗水量
|
4 m3/h
|
5 m3/h
|
|
外形尺寸（長×寬×高）
|
6400X5000X3800mm
|
6400X5000X3800mm
|
|
重量
|
8T
|
8.5T
|
基礎圖下載(請向廠家索要密碼)
HSQ-1200橋式中切機地基圖.rar (點擊另存)
橋式中切機說明書
HSQ-1200橋式中切機說明書.rar
HSQ-1200/1600 橋式中切機(新式重型)【中切機;路徑切石機;路徑機】
HSQ-1200/1600 橋式中切機(新式重型)【中切機;路徑切石機;路徑機】
1：升降導柱采用四根表面經電鍍處理的圓鋼(直徑120mm)，有間隙小，整體剛性好，切割時晃動小，使用壽命長等優點。
2：本機橫梁采用鋼制構造件, 整機重量重、強度高不易斷裂。橫梁切割行走導軌采用高精度線性軌道，切割平穩、下刀量大、產量高 。

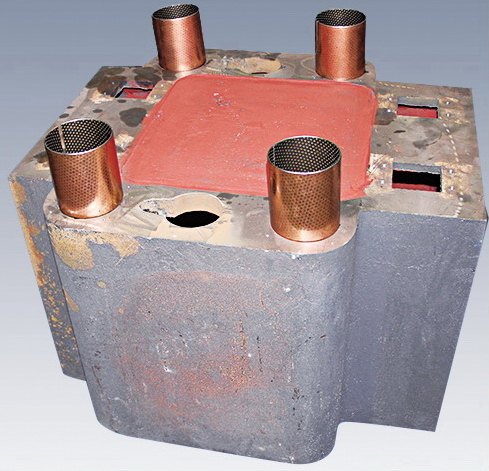

3：升降導柱與中座接觸面采用表面軋制美國杜邦"聚四氟乙烯"聚合物材料的導套(無油自潤滑軸承);
導套表面軋制成圓形儲油坑,在少油或間隙斷油條件下能正常工作,具有摩擦系數低,耐磨性能好，使用壽命長等優點.

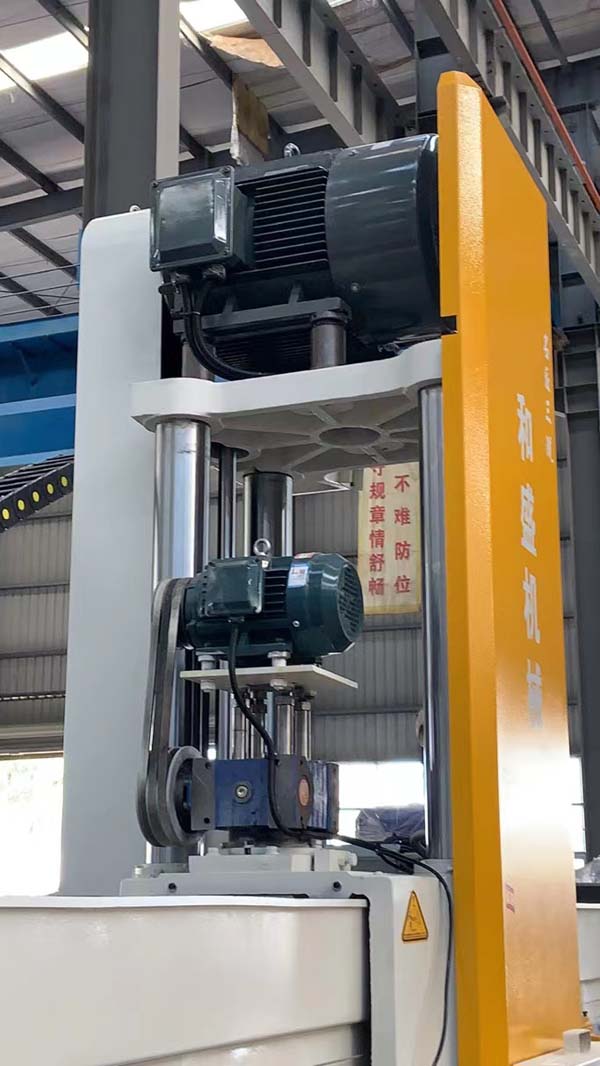

4:采用大型切機主軸箱散熱式結構;下刀量大，產量高。主軸箱結實耐用。

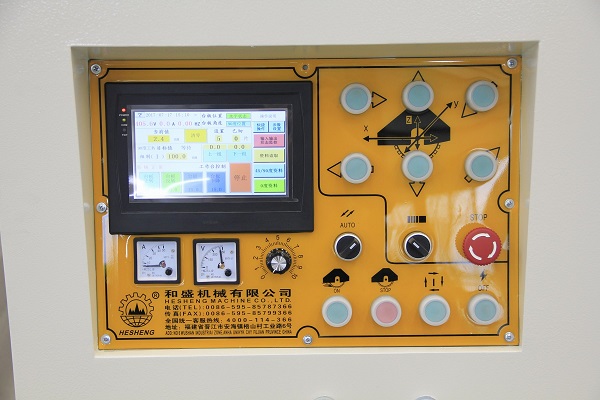

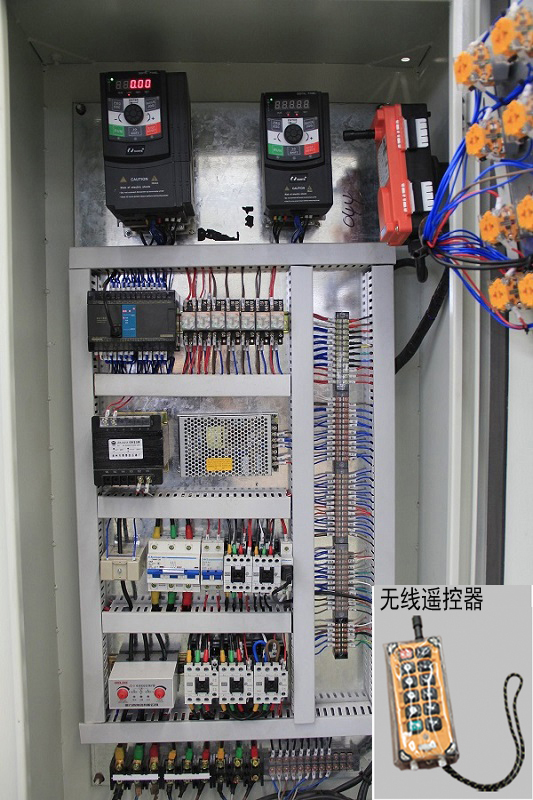

5:電控系統均采用品質優良的零配件－PLC采用臺灣永宏等；變頻器采用日業等；接觸器采用西門子等。
6：油箱系統所用配件均采用國內外優質零配件。
.
HSQ-1200/1600 橋式中切機(新式重型)【中切機;路徑切石機;路徑機】
1200/1600 橋式中切機(新式重型)【中切機;路徑切石機;路徑機】

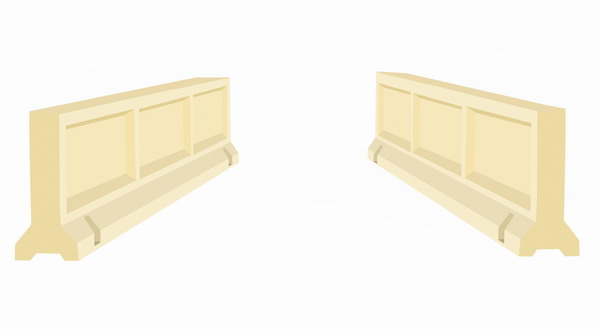

水泥基礎(選配件)

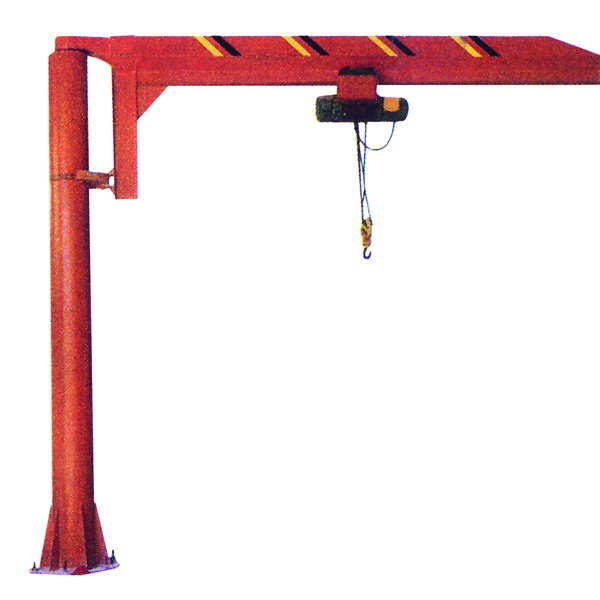

1噸單臀吊(選配件)
